布雷顿循环

布雷顿循环:

布雷顿循环也被称为焦耳循环。布雷顿循环应用于燃气轮机。燃气轮机用于发电厂发电，燃气轮机也用于飞机发动机。燃气轮机是理解布雷顿循环的完整过程的最好例子。

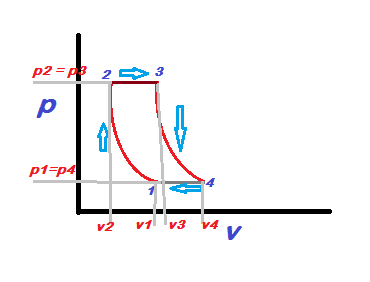

Brayton循环的P-V图:

从1到2:是一个可逆绝热或等熵压缩过程。

从2到3:在这一阶段恒压加热。

从3到4:可逆绝热过程或等熵膨胀过程。

从4到1:发生恒压排热。

燃气轮机循环关于布雷顿循环:

来自大气的空气进入燃气轮机的压气机，在压气机中，空气被压缩到高压，进一步供应到燃烧室，在这个燃烧室中，空气和燃料混合燃烧。燃烧过程结束后，产生热气体，这种产生的气体被供应到涡轮中，使燃气轮机运转。燃气轮机燃烧室产生的热气体有助于压气机和涡轮的共同部件的转动。

在燃气轮机循环中，如果燃气轮机与发电机相连那么它就被称为燃气轮机发电厂或者当涡轮与排气装置相连时它就被称为飞机涡轮。
